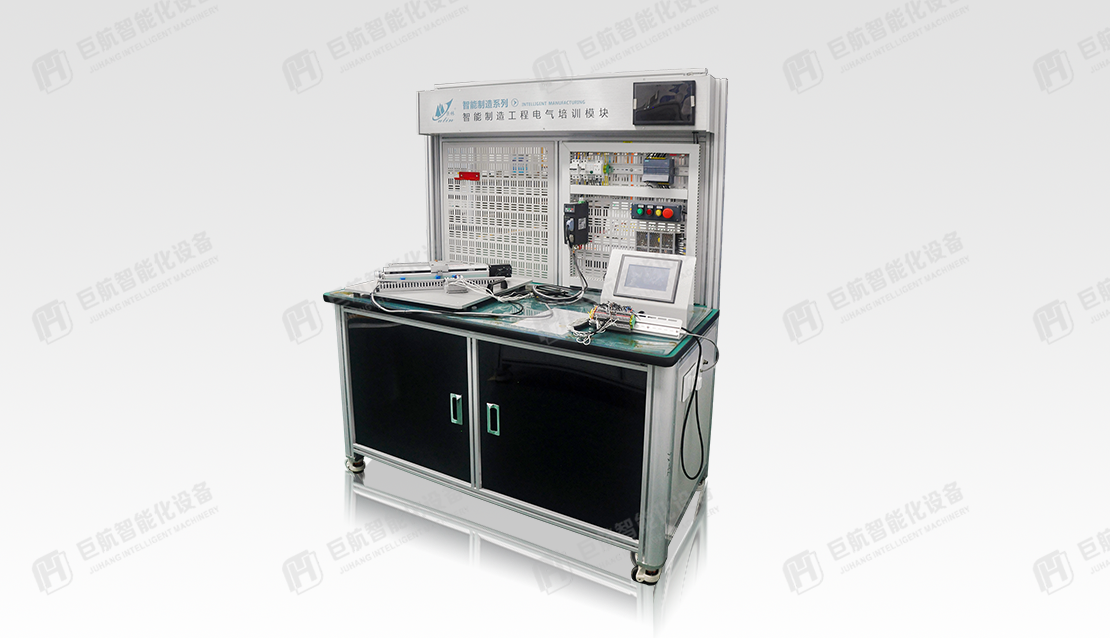

JL-800 单轴平面控制实训装置

发布时间：2019-12-13 10:46:47 浏览次数：231 次

管控软件，通过手机及平板电脑进行远程操作及监控。该设备集可编程控制器技术、传感器技术、电机控制技术、电子电工技术、触摸屏技术于一体。驱动轴定位执行机构采用高精密滚珠丝杆及滚珠式双滑块平面直线轴承导轨，学生可通过PLC编程，完成平面匀速、变速运动的控制，使实训内容与生产实际更加接近。该设备是为各高校PLC专业课程的实验、实训、课程设计而专门打造的一款结构轻便、美观、原理易懂的设备。

功能特点

装置操作台由全铝合金型材搭接，表面高亮度银色氧化

PLC控制端口对外开放

可实现手动/自动控制模式切换

采用步进或伺服驱动实现高精度直线运动控制

对电机启停和速度变化控制

可通过上位机对硬件进行检测和程序校验

执行机构采用铝材加工，不生锈、轻便、美观

具有很好的学习趣味性，易用直观。

技术参数

供电电源：单相AC220V±10%

控制电源：DC24V 5A

温度：-10℃~60℃；环境湿度：≤90%（40）

整机消耗：≤1KW

实训台尺寸：1080mm*650mm*800mm(长-宽-高，不含模块高度)

采用高绝缘的安全型插座及带绝缘保护套的高强度安全型实验导线

安全保护措施：具有接地保护、过载保护、漏电保护等功能，安全性符合国家的相关标准。
